適用于測量低粘度、非結晶，且對銅合金無腐蝕作用的氣體或液體介質的壓力。用于高震動和動態壓力載荷波動較大的場所。

在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。

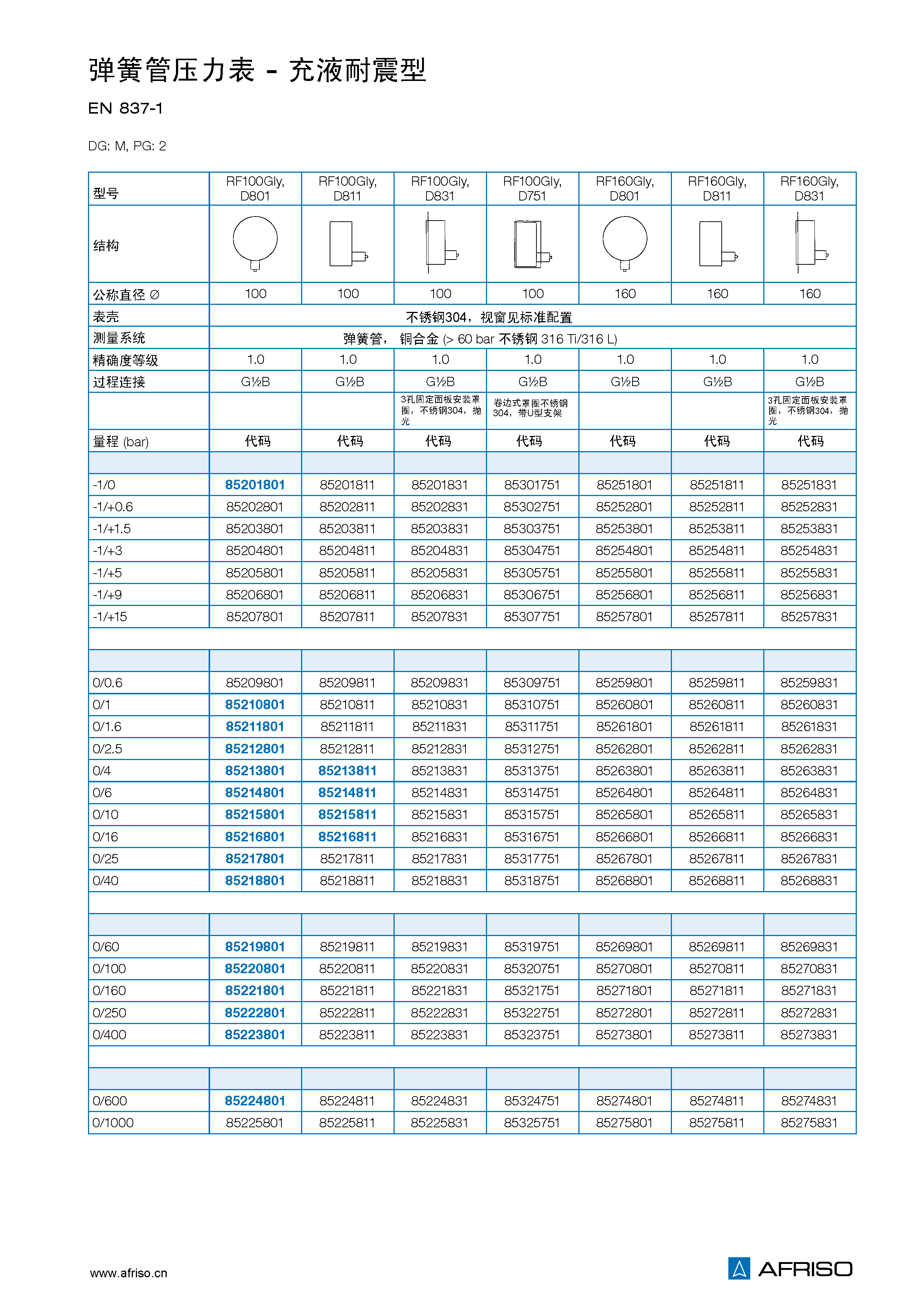

型號

D8

D751

公稱直徑

100 - 160

精度等級 (EN 837–1/6)

1.0級

量程 (EN 837–1/5)

-0.1/0 MPa到-0.1/+1.5 MPa

0/0.06到0/100 MPa

負載能力

靜態負載：

≤ 60 MPa = 滿量程

>60 MPa =3/4 x滿量程

動態負載：

≤ 60 MPa = 0.9 x滿量程

>60 MPa =2/3 x滿量程

≤ 60 MPa = 1.3 x滿量程

>60 MPa = 滿量程

工作溫度

介質溫度：T_max = +60 ℃

環境溫度：T_min = -20 ℃; T_max = +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.4%/10K

溫度下降：約±0.4%/10K

滿量程的百分比值

防護等級

IP 65 (EN 60529)

表殼帶泄壓孔(≤2.5 MPa)：IP 54

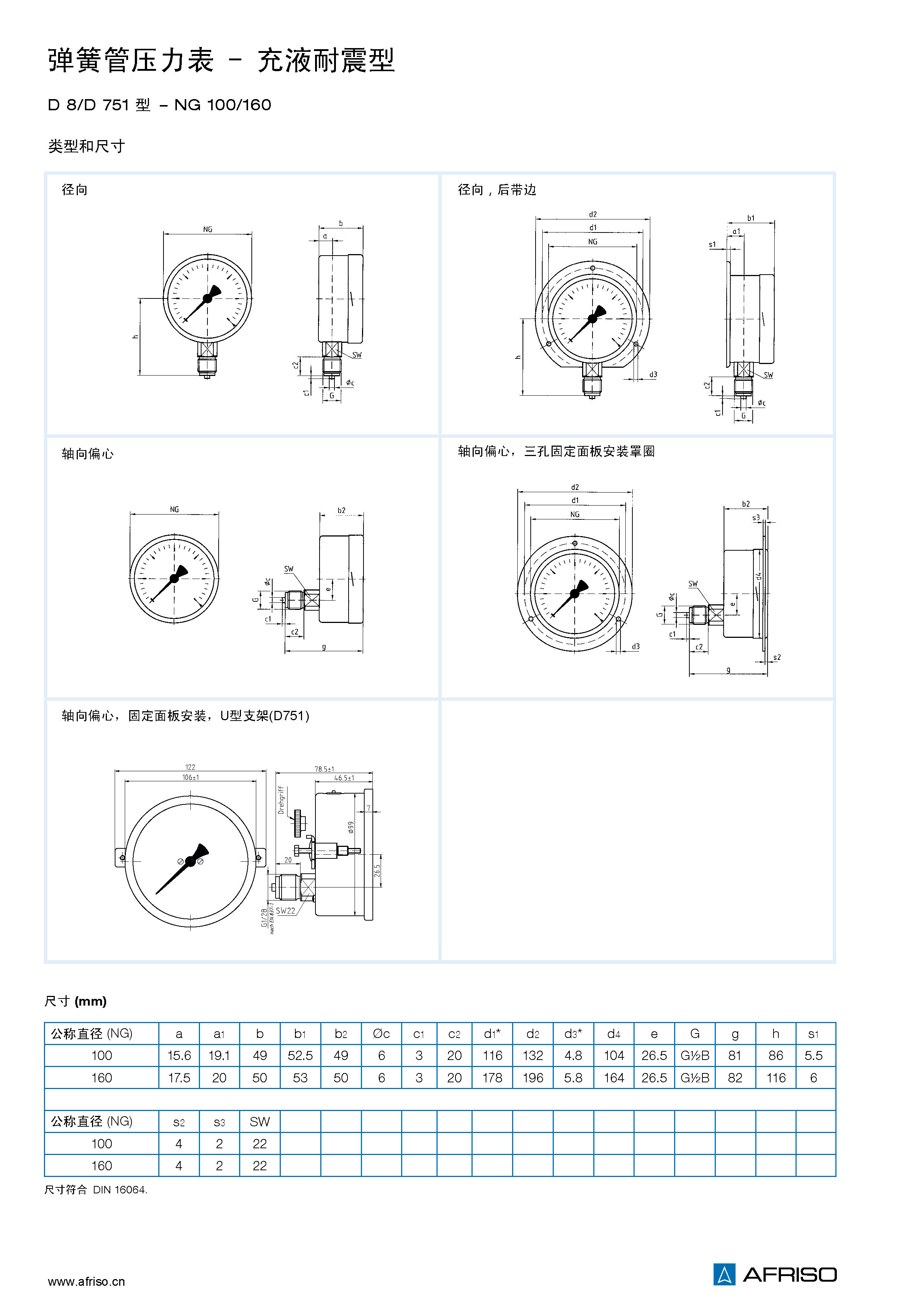

過程連接

銅合金，徑向或軸向偏心

G1/2B – 扳手尺寸SW22 (EN837-1 / 7.3)

測量元件

彈簧管

≤ 6 MPa “C”型管 銅合金

>6 MPa 螺旋管 不銹鋼316 Ti / 316 L

機芯

銅合金

表盤

鋁，白色

刻度和數字為黑色

指針

鋁，黑色

表殼

不銹鋼304 帶泄壓孔

卡口式罩圈

不銹鋼304

(D 751 = 卷邊式罩圈)

視窗

儀表玻璃

(D 751 = 塑料)

填充防震液

甘油(99.5%)
