適用于檢測低粘度、非結晶，對銅合金無腐蝕性的氣體和液體介質的壓差。尤其供熱系統（供水管和回水管）。

在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。

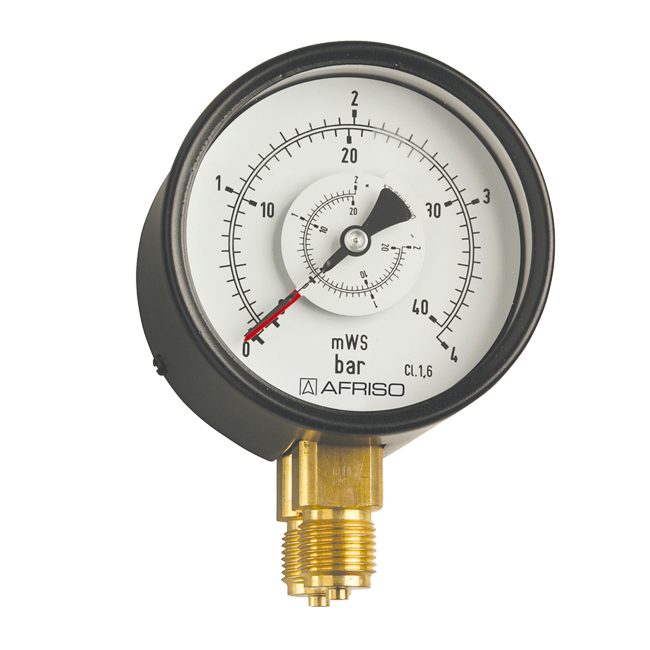

型號

D2

公稱直徑

100

功能

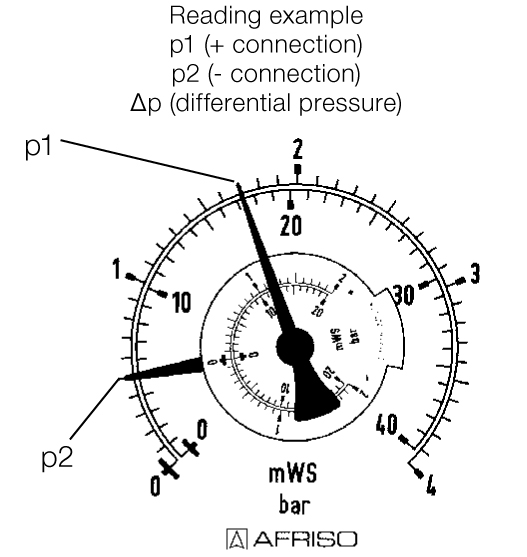

壓力由兩套獨立的彈簧管系統測量（正壓 = 高壓，負壓 = 低壓)。壓力值通過一個刻度盤和指針顯示。差壓刻度為正壓量程的50%和負壓量程的50%。黑色指針（與正壓相連）以及與差壓刻度盤一體的紅色指針（與負壓相連）可以很方便地讀出兩套系統的壓力和差壓。

精度等級( EN 837-1/6 )

1.6級

量程( EN 837-1/5 )

0/0.06 到0/6 MPa

負載能力

系統內最大壓力不能超過滿量程，為更好的檢測，壓差不能小于滿量程的20%。

工作溫度

介質溫度： T_max= +60 ℃

環境溫度： T_min= -20 ℃;  T_max= +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.4%/10K

溫度下降：約±0.4%/10K

防護等級

IP 32 (EN 60529)

過程連接

銅合金，徑向； 接頭平行

2 x G1/2B– 扳手尺寸SW22 （EN837-3/7.3）

測量元件

彈簧管，”C”型管，銅合金

機芯

銅合金

表盤

鋁，白色

刻度和數字為黑色

指針

鋁，黑色

表殼

鋼，黑色

嵌入式罩圈

鋼，黑色

視窗

儀表玻璃
