用于制冷工程中同時測量蒸汽的壓力和溫度。

在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。

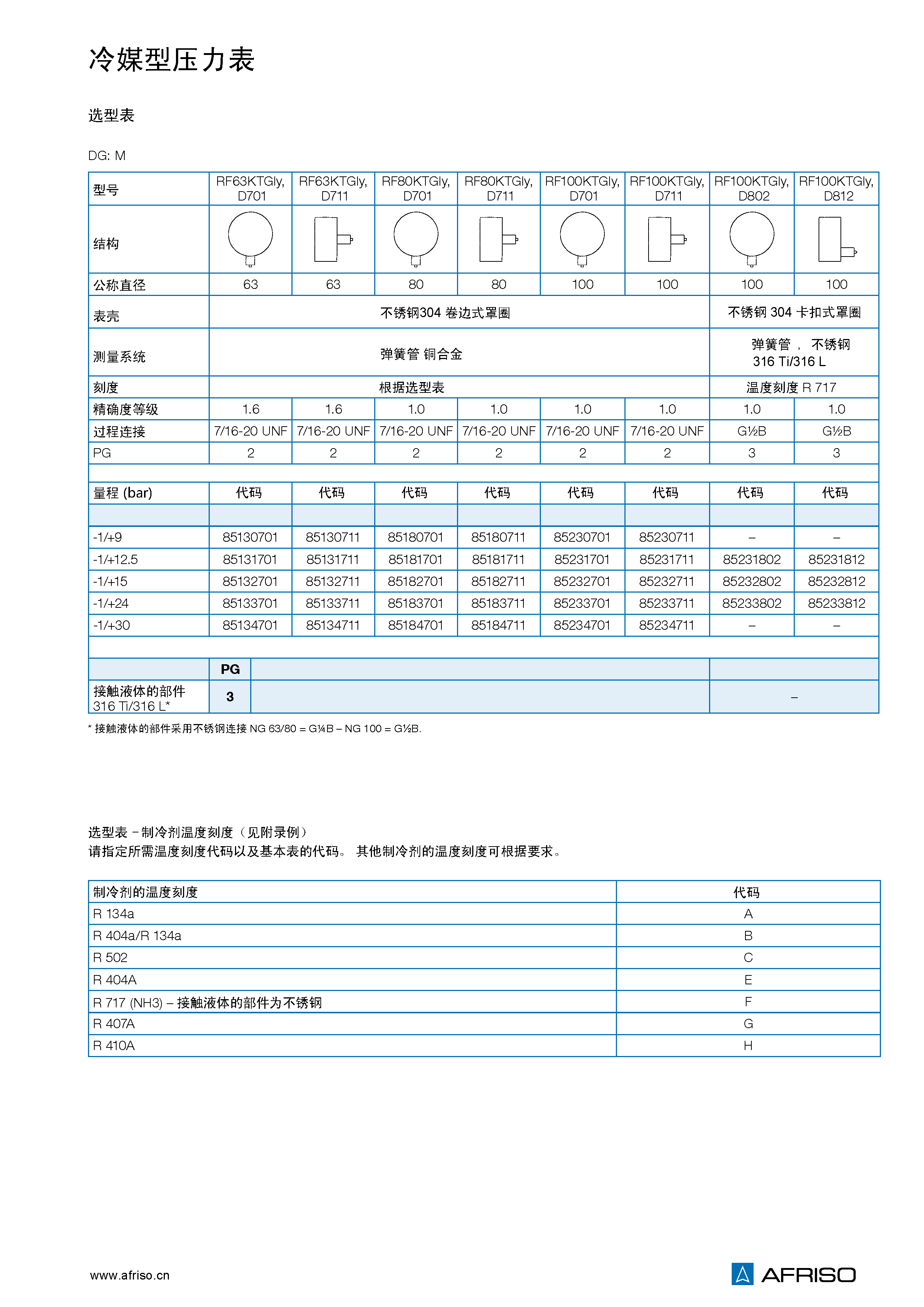

型號

D7 / D8

公稱直徑

63 – 80 – 100 (D7)

100 (D8)

精度等級 (EN 837–1/6)

NG 63: 1.6級

NG 80 / NG 100: 1.0級

量程 (EN 837–1/5)

-0.1/+0.9 MPa    -0.1/+1.25 MPa

-0.1/+1.5 MPa   -0.1/+2.4 MPa

-0.1/+3.0 MPa

每個都有溫度刻度

溫度刻度

對應制冷劑

R 134a   R 290 R   407A R   404A  R744  R717（NH3）  R507

負載能力

靜態負載： 3/4 x 滿量程

動態負載： 2/3 x 滿量程

瞬時壓力峰值：滿量程

工作溫度

介質溫度：根據制冷劑

環境溫度：T_min = -20 ℃；  T_max = +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：溫度上升：約±0.4%/10K

溫度下降：約±0.4%/10K

滿量程的百分比值

防護等級

IP 65 (EN 60529)

表殼帶泄壓孔(≤2.5MPa)：IP 54

過程連接

銅合金，徑向和軸向

NG 63 – 100 D7 中心軸向

NG 100 D8 軸向偏心

7/16-20 UNF SAE J514 / ISO 8434-2 (37°), G1/4B,

G1/2B (對于R 717 不銹鋼316 Ti/316 L)

測量元件

彈簧管，銅合金，“C”型管

(對于R717 不銹鋼316 Ti / 316 L)

機芯

銅合金

表盤

鋁，白色 壓力刻度和數字為黑色

溫度刻度和數字有關內容參見附件

指針

鋁，黑色

表殼

不銹鋼304 帶泄壓孔

罩圈

D 7 – NG 63 – 80 – 100：卷邊罩圈，不銹鋼304

D 8 – NG 100：卡扣式罩圈，不銹鋼304

視窗

塑料

填充防震液

甘油(99.5%)
